CP-Symbols Mechanical

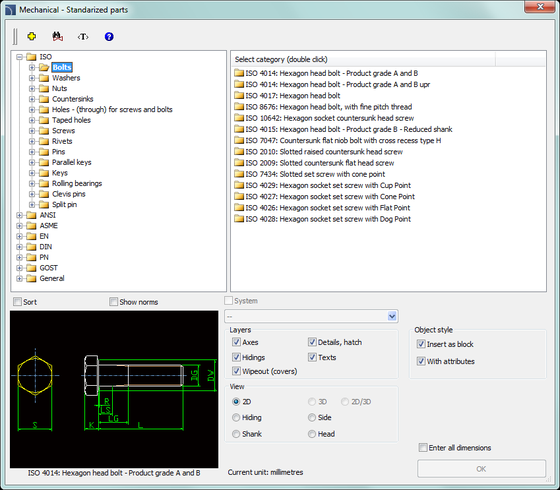

Mechanical - Standardized parts

Mechanical - Standardized parts kütüphanesi, aşağıdaki gibi ulusal ve uluslararası standartlardaki en önemli elemanları kapsayan bir kütüphane içerir:
civatalar, somunlar, anahtarlar, kamalar, rulmanlar ve diğer.

Mechanical - Standardized parts kütüphanesinde aşağıdaki sembol kategorileri bulunur:

• ISO (civatalar, pullar, somunlar, havşalar, vidalar için (içinden) delikler ve civatalar, konik delikler, vidalar, perçinler, pimler, paralel anahtarlar, anahtarlar, rulmanlı yataklar, çatal pimler, emniyet maşası),
• ANSI (civatalar, pullar, somunlar),
• ASME (civatalar, pullar, somunlar),
• EN (civatalar, pullar, somunlar, vidalar için (içinden) delikler ve civatalar, konik delikler, vidalar, pimler, çatal pimler, emniyet maşası),
• DIN (civatalar, pullar, somunlar, havşalar, vidalar için (içinden) delikler ve civatalar, konik delikler, vidalar, perçinler, kuyu yakaları, pimler, paralel anahtarlar, anahtarlar, rulmanlı yataklar, çatal pimler, emniyet maşası),
• PN (civatalar, pullar, somunlar, havşalar, vidalar için (içinden) delikler ve civatalar, konik delikler, vidalar, perçinler, kuyu yakaları, pimler, paralel anahtarlar, anahtarlar, rulmanlı yataklar, çatal pimler, emniyet maşası),
• GOST (civatalar, pullar, somunlar, havşalar, vidalar için (içinden) delikler ve civatalar, konik delikler, vidalar, perçinler, pimler, paralel anahtarlar, anahtarlar, rulmanlı yataklar, çatal pimler, emniyet maşası, yağdanlıklar),
• genel (vida bağlantıları).

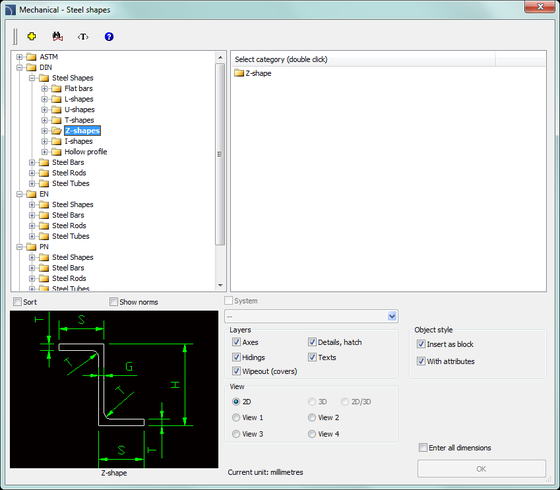

Mechanical - Steel shapes

Mechanical - Steel shapes kütüphanesi, aşağıdakiler gibi inşaatlarda kullanılan en önemli şekilli profilleri içerir:
şekiller, C-şekilleri, T-şekilleri ve dahası.

Mechanical - Steel shapes kütüphanesinde aşağıdaki sembol kategorileri bulunur:

• ASTM (ör. L-şeklinde eşit açılı ASTM, W-şekilli ASTM),
• DIN (çelik şekiller - yassı çubuklar, L-şekilleri, U-şekilleri, T-şekilleri, Z-şekilleri, I-şekilleri, içi boş profiller; çelik kalıplar, çelik çubuklar, çelik tüpler),
• EN (çelik şekiller - yassı çubuklar, L-şekilleri, T-şekilleri, içi boş profiller; çelik kalıplar, çelik çubuklar, çelik tüpler),
• PN (çelik şekiller - yassı çubuklar, L-şekilleri, U-şekilleri, T-şekilleri, Z-şekilleri, I-şekilleri, içi boş profiller; çelik kalıplar, çelik çubuklar, çelik tüpler),
• GOST (çelik şekiller - yassı çubuklar, L-şekilleri, U-şekilleri, I-şekilleri, içi boş profiller, çelik kalıplar).

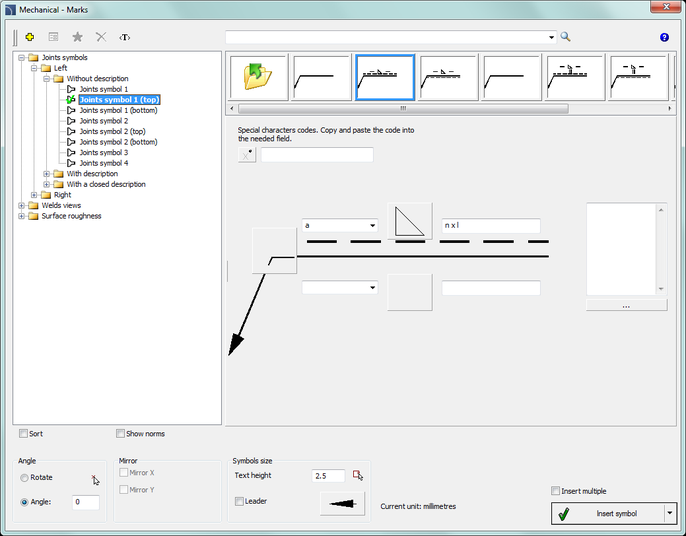

Mechanical - Marks

Mechanical - Marks kütüphanesi, mekanik sektörü çizimlerinde kullanılan temel işaretleri içerir.

Mechanical - Marks kütüphanesinde aşağıdaki sembol kategorileri yer alır:

• bağlantı sembolleri (sol, sağ - tanımlı, tanımsız, kapalı tanımlı),
• kaynak görünümleri (ör. V-bağlantıları, pervaz kaynakları),
• yüzey pürüzlülüğü (genel pürüz sembolleri, malzeme katmanları alınarak elde edilenler, malzeme katmanları alınmadan elde edilenler).

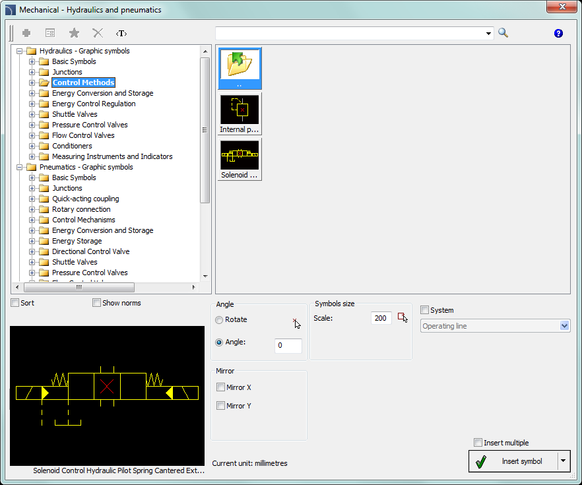

Mechanical - Hydraulics ve pneumatics

Mechanical - Hydraulics ve pneumatics kütüphanesi, hidrolik ve pnömatik sistem şemalarının çiziminde kullanılan temel sembolleri
içerir.

Mechanical - Hydraulics and pneumatics kütüphanesinde aşağıdaki sembol kategorileri bulunur:

• hidrolikler - grafik semboller (temel semboller, kesişim noktaları, kontrol metotları, enerji dönüşümü ve depolama, enerji kontrol düzenlemesi, mekik valfleri, basınç kontrol valfleri, akış kontrol valfler, şartlandırıcılar, ölçüm aletleri ve sayaçlar),
• pnömatikler - grafik semboller (temel semboller, kesişim noktaları, çabuk etki eden rakorlar, döner bağlantılar, kontrol mekanizmaları, enerji dönüşümü ve depolama, enerji depolama, yönsel kontrol valfleri, mekik valfleri, basınç kontrol valfleri, akış kontrol valfleri, şartlandırıcılar, ısı eşanjörleri, ölçüm aletleri ve sayaçlar),
• mekanizma uygulama sembolleri ve kontrol metotları (aşırı yüklenme koruması),
• sirkülasyon yönünü, hareket ve akış konumunu belirten semboller
• sistem mantık akışkanlığı - binary mantık elemanları (A ve B stilleri),
• temel semboller,
• blok sembolleri (ör. akışın üç yolu, akışın dört yolu).

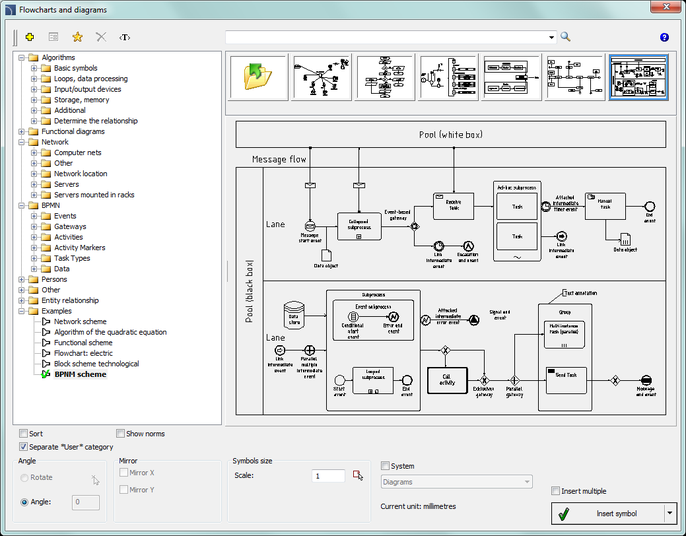

Flowcharts and diagrams

Flowcharts and diagrams kütüphanesi, birçok konuda blok şemalarında kullanılan sembolleri içerir.

Flowcharts and diagrams kütüphanesinde aşağıdaki sembol kategorileri bulunmaktadır:

• algoritmalar (temel semboller, döngüler ve veri işleme, giriş/çıkış aygıtları, depolama ve bellek, ilişki tanımı, ek),
• Foksiyonal diyagramlar (semboller - ör. eylem, ilk adım, sıra; diyagram özelliği - ör. bağlantı, bağlantı kesilmesi, darbe zamanlayıcı),
• ağ (bilgisayar ağları - ör. tarayıcı, çıkış, bilgisayar terminali; ağ konumu, sunucular, kasaya yerleştirilmiş sunucular, diğer - ör. faks, cep telefonu),
• BPMN - Business Process Modeling Notation (olaylar, geçitler, aktiviteler, aktivite işaretleri, görev tipleri, veri),
• insanlar,
• diğer (ör. ok, çarpraz),
• varlık ilişkisi (ör. 1'den çoğa, sıfırdan bire),
• örnekler (ağ şeması, ikinci dereceden denklem algoritması, fonksiyonal şema, akış şeması: elektrik, blok şema teknolojisine göre, BPMN şeması).

Genel Komutlar

CP-Symbols programı genel komutlar da içerir:

• Lines (borular, kanallar, kablolar) – bu fonksiyon şematik görünümde tekil çizgiler çizmenizi sağlar.
• Frames and tables – temel çerçeve ve çizim tabloları kütüphanesi içerir.
• Attributes and descriptions – bir veya daha fazla sembolün öznitelik değerlerini düzenlemek için kullanılır.

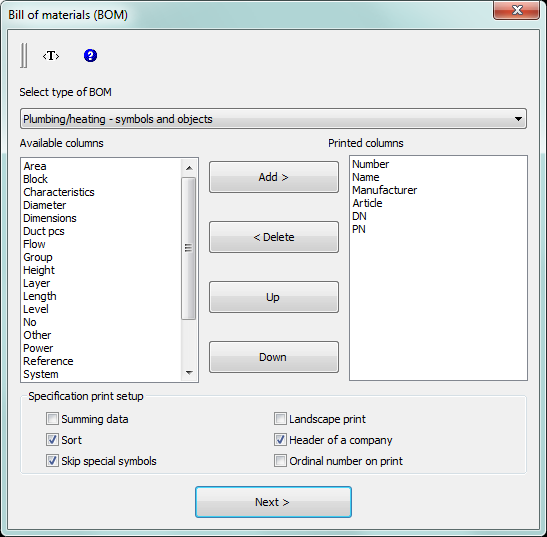

• Bill of materials – çizimdeki öğelerden spesifikasyon tablosu oluşturmak için kullanılır.
