CP-Symbols Architectural

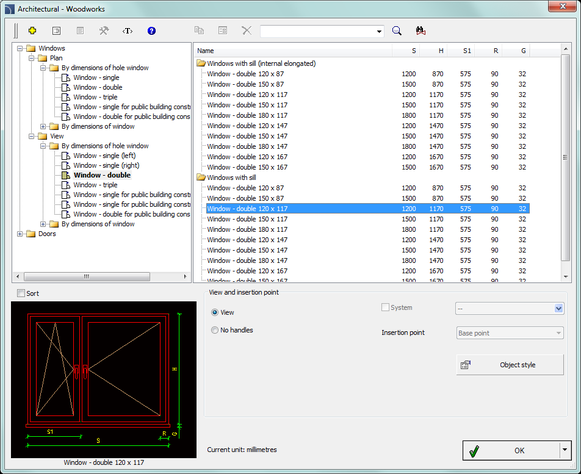

Architectural - Woodworks

Architectural - Woodworks kütüphanesi, plan ve görünüm tasarımında kullanılan en önemli öğeler olan bina elemanları (pencere ve kapılar)
içerir.

Architectural - Woodworks kütüphanesinde aşağıdaki sembol kategorileri yer alır:

• pencereler (örneğin pencereler - tek, çift ve üç kanatlı, hem plan hem görünümleriyle),
• kapılar (plan - örneğin giriş kapıları, iç kapılar; görünüm - dış, iç, balkon).

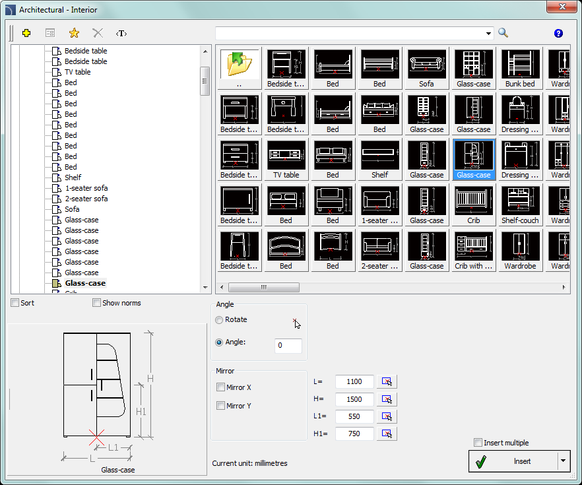

Architectural - Interior

Architectural - Interior kütüphanesi, mobilya, mutfak eşyaları, beyaz eşya
gibi iç mekan mobilyalarını içerir.

Architectural - Interior kütüphanesinde aşağıdaki sembol kategorileri yer alır:

• genel mobilya (üst ve ön görünümleri bulunuyor - ör. yatak, gardrop, dolap),
• mutfak malzemeleri (üst ve ön görünümleri bulunuyor - ör. duvar rafları, konsol),
• banyo malzemeleri (üst ve ön görünümleri bulunuyor - ör. havlu rayları, banyo fanları, tuvalet fırçaları),
• aydınlatma (üst ve ön görünümleri bulunuyor - ör. duvar lambaları, sarkan lambalar, iş lambaları),
• diğer malzemeler (üst ve ön görünümleri bulunuyor - ör. halı, vazo, şömine, nemlendirici),
• mobilya ve cihaz (üst ve ön görünümleri bulunuyor - ör. TV, TV sehpası),
• mobilya grupları (ör. masa ve sandalyeler, sandalyeli sıra),
• banyo-mutfak tesisatı (ör. alafranga tuvalet, pisuar),
• banyo-mutfak tesisatı-diğer (üst ve ön görünümleri bulunuyor - ör. banyo, duş teknesi, küvet, bide),
• ev gereçleri (üst ve ön görünümleri bulunuyor - ör. davlumbaz, buzdolabı),
• yangın güvenliği (ör. söndürücü),
• kablolar, kanallar,
• bitkiler (üst ve ön görünümleri bulunuyor - saksıda bitkiler, güller, yaprak dökmeyen bitkiler, iğne yapraklı ağaçlar ve çalılar, yaprak döken çalılar).

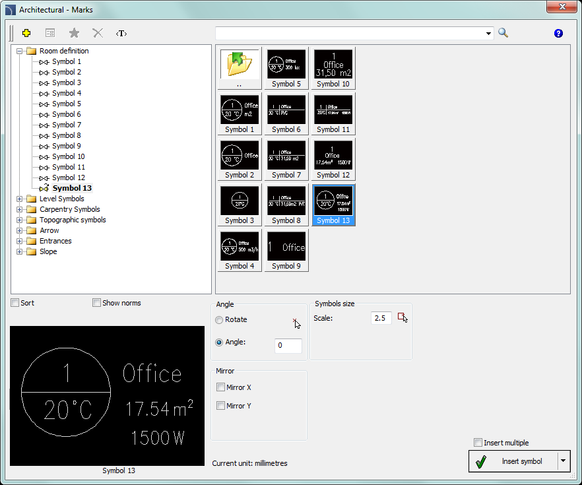

Architectural - Marks

Architectural - Marks kütüphanesi, oda işaretleri, ahşap işaretleri gibi mimari çizimlerde kullanılan önemli işaretleri
içerir.

Architectural - Marks kütüphanesinde aşağıdaki sembol kategorileri yer alır:

• oda tanımı
• düzey sembolleri,
• marangoz sembolleri,
• topografik semboller,
• oklar,
• girişler (ör. giriş zemin düzeyinde veya yukarısında, giriş zemin düzeyinin altında),
• eğimler.

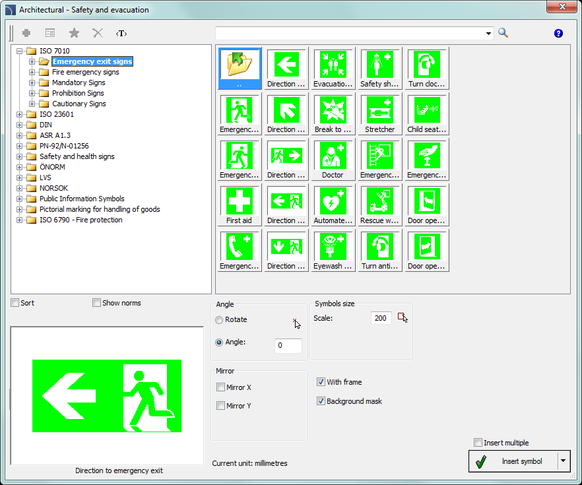

Architectural - Safety and evacuation

Architectural - Safety and evacuation kütüphanesi, tahliye planlarında kullanılan sembolleri, sağlık ve güvenlik sembollerini içerir.

Architectural - Safety and evacuation kütüphanesinde aşağıdaki sembol kategorileri yer alır:

• ISO 7010 (acil çıkış işaretleri, yangın aciliyet işaretleri, zorunluluk işaretleri, yasaklama işaretleri, uyarıcı işaretler),
• ISO 23601 (ör. yangın durumunda yapılacaklar, kaza durumunda yapılacaklar),
• DIN (yasaklama işaretleri, zorunluluk işaretleri, uyarı işaretleri, acil çıkış işaretleri, yangın acil durum işaretleri, DIN 4066, tehlikeli malzeme nakliyesi ve ilk yardım işaretleri),
• ASR A1.3 (ör. tablo A3, tablo A4, lejantlar),
• PN-92/N-01256 (yangın acil durum işaretleri, tahliye, güvenlik ve sağlık işaretleri, yangın koruma ölçümleri),
  sağlık ve güvenlik işaretleri (tehlikeli malzeme nakliyesi ve ilk yardım işaretleri),
• ÖNORM,
• LVS (yasaklama işaretleri, uyarı işaretleri, acil çıkış işaretleri, yangın acil durum ve yasaklama işaretleri, zorunluluk işaretleri, diğerleri),
• NORSOK (güvenlik işaretleri, yangın işaretleri, uyarı işaretleri, bilgi işaretleri, yasaklama işartleri, zorunluluk işaretleri, uyarı-tehlike işaretleri, diğerleri),
• Kamu Bilgilendirme Sembolleri (ör. benzin istasyonu, telesiyej),
• Malzeme konusunda resimli işaretler (ör. kabul edilen istifleme limiti),
• ISO 6790 - Yangın koruma (semboller, tanımlar, sadece Polonya için ek semboller).

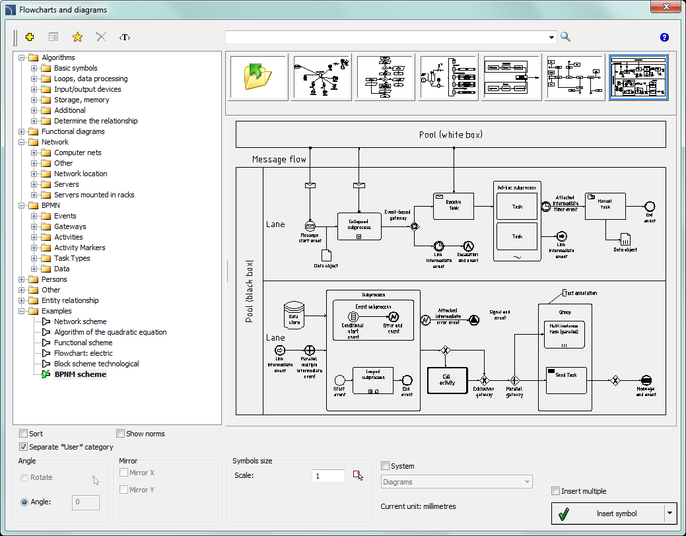

Flowcharts and diagrams

Flowcharts and diagrams kütüphanesi, birçok konuda blok şemalarında kullanılan sembolleri içerir.

Flowcharts and diagrams kütüphanesinde aşağıdaki sembol kategorileri bulunmaktadır:

• algoritmalar (temel semboller, döngüler ve veri işleme, giriş/çıkış aygıtları, depolama ve bellek, ilişki tanımı, ek),
• Foksiyonal diyagramlar (semboller - ör. eylem, ilk adım, sıra; diyagram özelliği - ör. bağlantı, bağlantı kesilmesi, darbe zamanlayıcı),
• ağ (bilgisayar ağları - ör. tarayıcı, çıkış, bilgisayar terminali; ağ konumu, sunucular, kasaya yerleştirilmiş sunucular, diğer - ör. faks, cep telefonu),
• BPMN - Business Process Modeling Notation (olaylar, geçitler, aktiviteler, aktivite işaretleri, görev tipleri, veri),
• insanlar,
• diğer (ör. ok, çarpraz),
• varlık ilişkisi (ör. 1'den çoğa, sıfırdan bire),
• örnekler (ağ şeması, ikinci dereceden denklem algoritması, fonksiyonal şema, akış şeması: elektrik, blok şema teknolojisine göre, BPMN şeması).

Genel Komutlar

CP-Symbols programı genel komutlar da içerir:

• Lines (borular, kanallar, kablolar) – bu fonksiyon şematik görünümde tekil çizgiler çizmenizi sağlar.
• Frames and tables – temel çerçeve ve çizim tabloları kütüphanesi içerir.
• Attributes and descriptions – bir veya daha fazla sembolün öznitelik değerlerini düzenlemek için kullanılır.

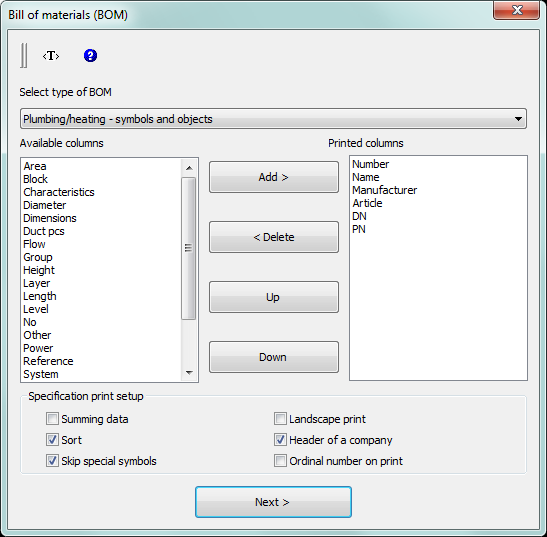

• Bill of materials – çizimdeki öğelerden spesifikasyon tablosu oluşturmak için kullanılır.
